一、產品名稱（HJX系列高效超細轉子選粉機） 1) 高效超細雙轉子選粉機 2）高效超細雙轉子分選機 3）雙轉子選粉機 4）砂石選粉機 5)機制砂選粉機設備 6)石灰石選粉機 7)石膏選粉機
二、工作原理

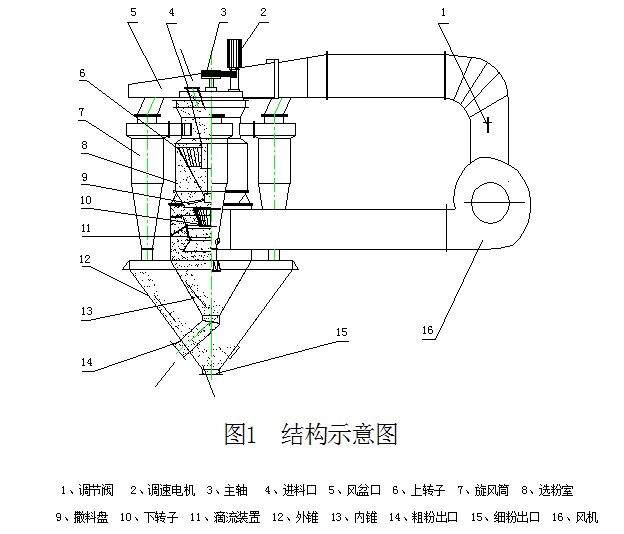

HJX系列高效超細雙轉子選粉機的結構示意圖見圖1，其工作原理為： 1、出磨物料由選粉機上部料斗進入選粉機內殼，落到與轉子成一體的組合式螺旋槳散料盤上，在散料盤的高速旋轉作用下，物料一方面受到慣性離心力作用向四周撤出，同時螺旋槳散料盤葉片產生的上升氣流作用向上揚起，在散料盤螺旋槳葉片上形成物料沸騰。物料中較細的顆粒向上飄起，呈懸浮分散狀態，而較粗或較重的物料被散料盤葉片分散沿筒壁落下，完成第一次選粉。
2、散料盤下方設有下籠形轉子圖10，下籠形轉子隨主軸一起轉動，形成渦旋氣流，將沿筒壁落下的較粗重的物料再次打散，其中的細粉向上揚起，重新回到循環風中，再次分級，粗粉經滴流裝置，從內錐體排出。
3、散料盤上方設有上籠形轉子圖6。在選粉室內，上籠形轉子分級圈表面附近的氣流及分散與氣流中的物料在分級圈的帶動下與分級圈一起做高速轉動，在分級圈周圍形成均勻強烈的渦旋氣流。在此區域內，任何位置的離心力與抽吸力的關系都恒定不變，氣流中的物料所受的離心力，大小可通過調速電機圖2主軸圖3的轉速來調節。當轉速增大時，該力也增大，此時如果保持處理風量一定，則切割粒徑將減小,產品變細；若轉速減低，則產品變粗。因而本機在工作過程中產品的細度可根據具體的工藝要求靈活調節控制，并且改善了物料顆粒的分級效果，提高了選分效率。
4、經上籠形轉子分級后的細顆粒隨循環風進入外部各個旋風集塵器內。由于新設計的旋風集塵器在進風口蝸牛角處加設了導風板，在內錐筒增設了反射循環風在導板作用下，以較高的風速進入旋風收集器。在蝸牛角擴大部分風速突然降低，加速顆粒沉降，也提高了旋風集塵器的集塵效率。

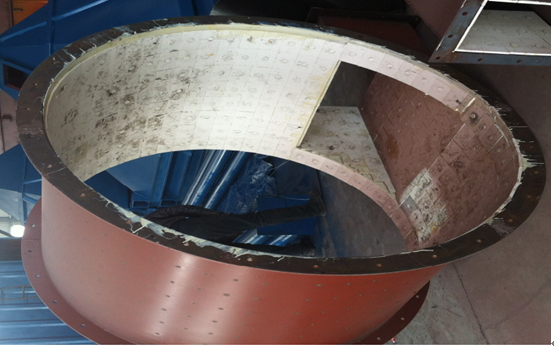

二、華建轉子選粉機技術特點 ●調節手段靈活：主軸轉速、主風閥開度、分級機葉輪轉速、二次風閥開度、均可按要求調節細度。 ●分級精度高，80um篩余量可在1—20％任意位置可調。 ●適用性強，原料狀況細度不均勻，下料量不均勻?qū)Τ善妨掀焚|(zhì)沒有影響。 ●處理量大，因采用強制渦流離心分離技術，特別在大處理量上有著較大的優勢。。 ●操作簡單，全部可在操作盤上用數字控制，一般工人只需培訓半天，只要嚴格按照程序操作，即可熟練上崗，無須憑積累經驗操作。 ●耐磨，從設計原理和系統運行參數的設計方面就充分考慮了耐磨防磨，同時對系統易磨損部位如風機葉輪加厚，耐磨堆焊，分級機分級轉子采用耐磨鋼板制造，旋風筒體的渦流角、選粉機進風口易磨損部位采用焊接耐磨陶器作耐磨處理。導風葉片的傾角，彎頭的轉彎半徑設計制造等均從最不易摩損出發進行考慮。最先進的焊接耐磨陶瓷，運輸安裝過程碰撞，使用時不易脫落。使用壽命長。

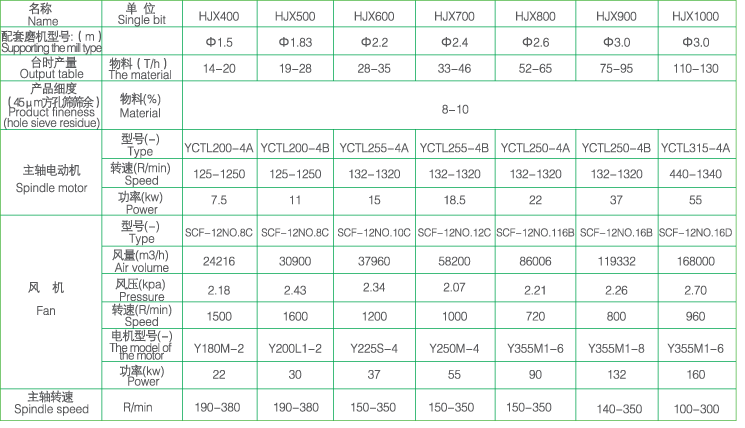

三、技術性能參數表：
|
